倉庫貨架布局設計平面圖及理念
來源：m.shliangduo.com
2016-09-14
瀏覽：20941
倉庫貨架是根據什么理念來設計規劃貨架的擺放和存取貨物的呢？下面就由思業成貨架小編為大家整理了倉庫貨架布局設計平面圖及理念：

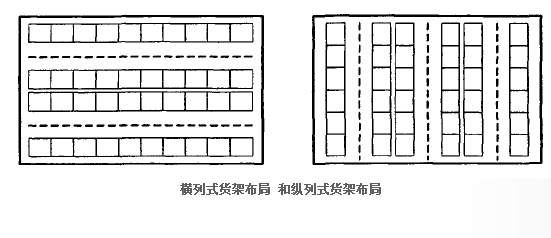

貨架布局方式一般有橫列式、縱列式和混合式。所謂橫列式，就是貨架排的方向與庫房的長邊平行。若貨架排的方向與庫房寬邊垂直排列，就是縱列式。兩者皆有，則是混合式。
貨架布局方式一般有橫列式、縱列式和混合式。所謂橫列式，就是貨架排的方向與庫房的長邊平行。若貨架排的方向與庫房寬邊垂直排列，就是縱列式。兩者皆有，則是混合式。
如圖所示，橫列式布置貨架，作業通道數目較少，減少作業機械設備的數量，降低了資金投入，但巷道較深，需要考慮根據作業循環時間的要求，確定巷道堆垛機的性能參數。縱列式布置貨架，作業通道相對增多，可以考慮通過采用巷道轉軌車、轉彎軌道(轉彎堆垛機)、軌道道岔，將巷道堆垛機從一巷道轉入另一巷道，實現多巷道公用一臺堆垛機，適用于出入庫系統頻率較低的多巷道倉庫.究竟是采用橫列式還是縱列式，需要根據具體的倉儲空間大小、設計庫容量以及整體規劃布局設計要求來最終決定。因根據出入庫能力和節約成本考慮，最終設計倉儲巷道為2巷道、4排、每排45列，所以決定采用橫列式貨架布局。

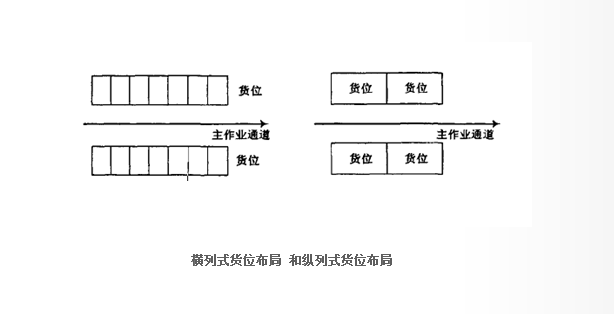

貨位布局方式一般有橫列式、縱列式和混合式。
橫列式：將貨位的長邊與主作業通道形成垂直關系的布置方式。
縱列式：將貨位的長邊與主作業通道形成平行關系的布置方式。
混合式：是貨位的長邊與主作業通道既存在垂直關系，也存在平行關系的布置方式。
如圖所示，貨位的布局方式決定了托盤的進叉方式。橫列式，貨位長邊與主作業通道垂直，說明巷道堆垛機在作業通道工作叉取貨物時，是沿著托盤的長邊方向進叉的。同理而縱列式，是巷道堆垛機沿著托盤的短邊方向進叉叉取貨物的。本設計由于采用的托盤尺寸為1400mm×1100mm，托盤較長，所以采用橫列式貨位布局

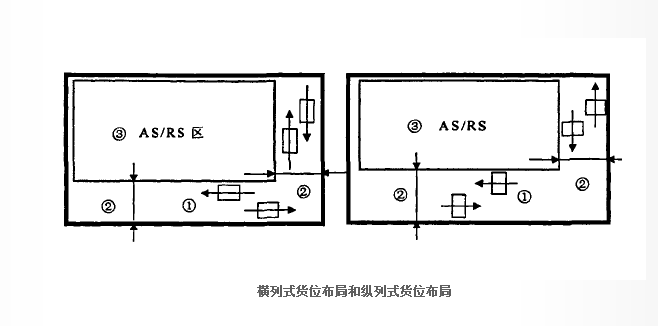

采用縱列式的貨位布局方式，使運輸搬運能夠順暢進行，要求貨架區外搬運貨物單元的運輸通道寬度更大，相應的可以用于規劃的貨架區的寬度就會減少。采用橫列式的貨位布局方式，貨架區內的存取貨物單元的通道寬度要考慮托盤長度尺寸，為運輸輸送系統留出的寬度更大的。如圖所示不同的貨位布局方式對運輸通道的影響
①運輸搬運設備②運輸通道的寬度③單元貨位式貨架區.
