貨架承載力如何計算,貨架承載力計算公式
來源：m.shliangduo.com
2016-08-19
瀏覽：4510
對于倉儲倉庫貨架，很多人都是熟悉過的物品。但是有誰知道貨架的承重力是怎么計算出來的嗎？下面由思業成貨架小編為大家整理了貨架承載力如何計算,貨架承載力計算公式：
1. 抱梁和矩形管截面橫梁的承載能力計算：
貨架的承載能力為P（總載重），貨架材料的許用應力為［σ］，橫梁長度為L，抗彎截面模量為WZ。按簡支梁承受均布載荷計算，其承載力為：
對Q235，取許用應力為120MPa，對Q215取105 MPa，對Q195取90 MPa。因此對后兩種材料的貨架承載力，需在Q235的基礎上分別乘以系數0.875、0.75。
2. P型梁橫梁承載能力計算：首先計算P型梁橫截面形心，然后計算IX、IY、IXY、IΩX、IΩY。計算彎曲中心X0的位置
假設彎曲橫向力作用與臺階中點。P型梁受彎曲、扭轉共同作用。分別按彎曲和扭轉計算應力，然后按第三強度理論確定極限載荷。

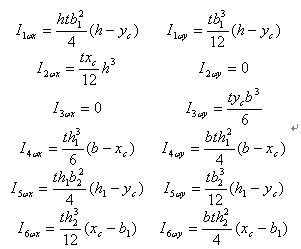

扇性慣性積的計算公式為：
公式中：若
，則?。?img alt="計算公式6" height="31" src="/u_file/info/16_08_19/47d88426dc.jpg" style="margin: 0px; padding: 0px; list-style: none; border: none;" width="123" /> 。
，則?。?img alt="計算公式6" height="31" src="/u_file/info/16_08_19/47d88426dc.jpg" style="margin: 0px; padding: 0px; list-style: none; border: none;" width="123" /> 。
P型梁的扭矩在梁端最大，跨中最小，接近與零。因此按近似計算，可分別在跨中計算彎曲強度、支座端計算扭轉強度。最大扭矩為：qlX0/2。
或者： MT = PX0/2。由于X0＜＜l。因此最大扭矩遠小于最大彎矩（PL/8）。由于P型梁為閉口薄壁梁。因此其扭轉切應力遠小于彎曲正應力。
所以按彎曲正應力計算極限載荷。但乘0.6的折算系數。
P型管的計算是基于閉口薄壁管的假設計算的。若為開口薄壁管（管縱向未完全焊接），則其承載能力只有計算值的1/3~1/4。
